CNN

CNN卷积神经网络

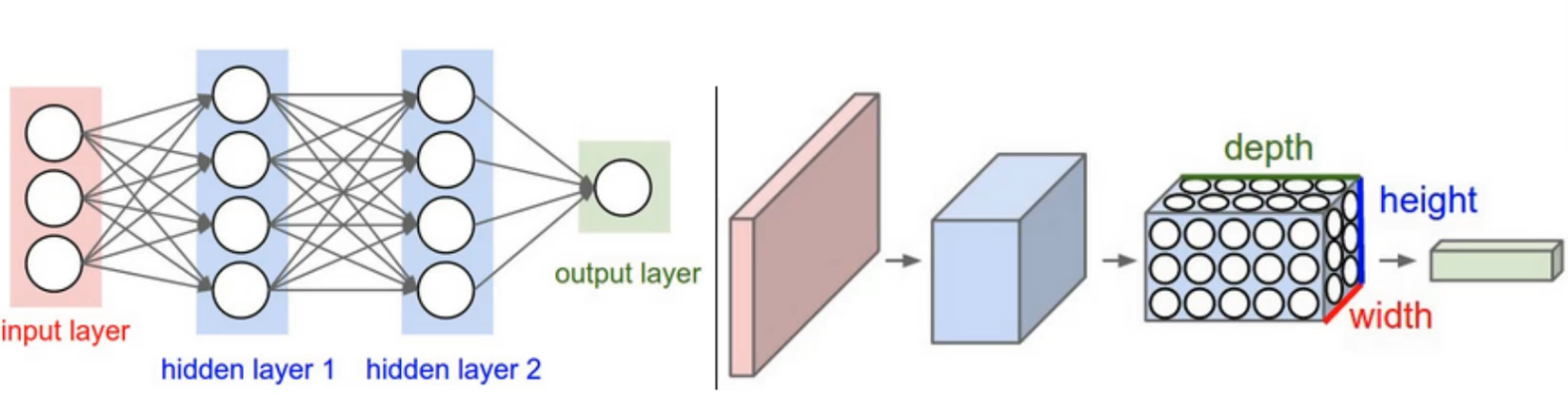

卷积神经网络与传统网络的区别:

一个是三维的,一个是二维的

image-20220712164546322

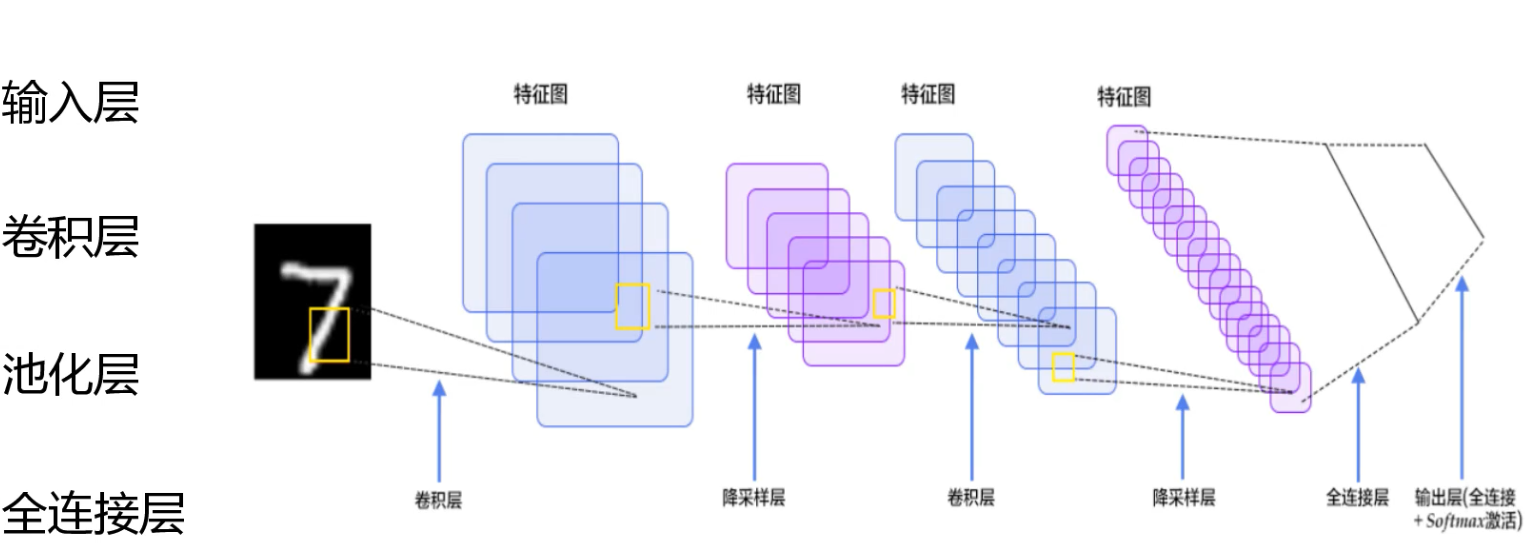

整体架构

image-20220712165411609

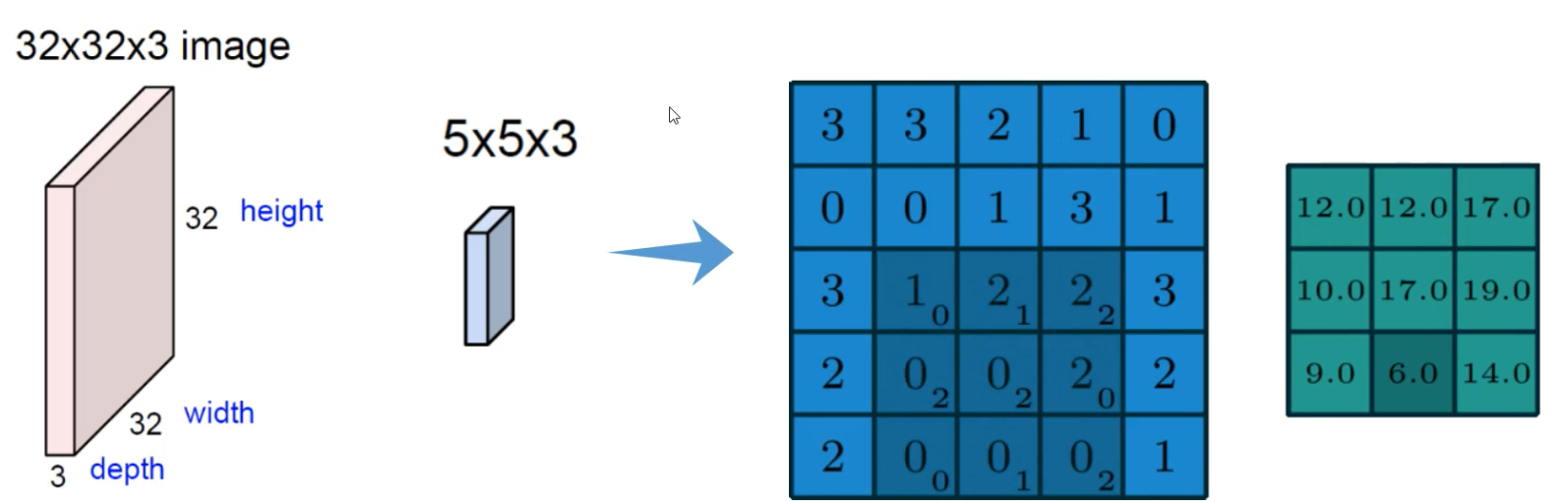

卷积的计算方法:

先把图像分为一个个不同的小区域,然后在通过权重矩阵,算出每一个小区域的值

image-20220712170141035

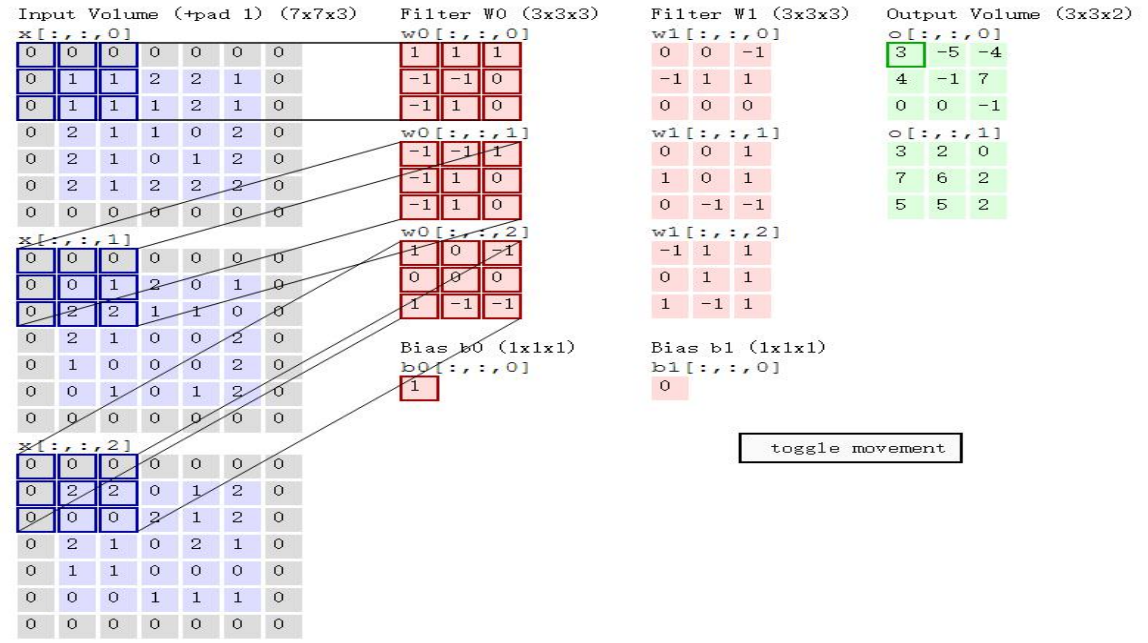

计算方法: 特征矩阵 * 权重矩阵

image-20220712173505215

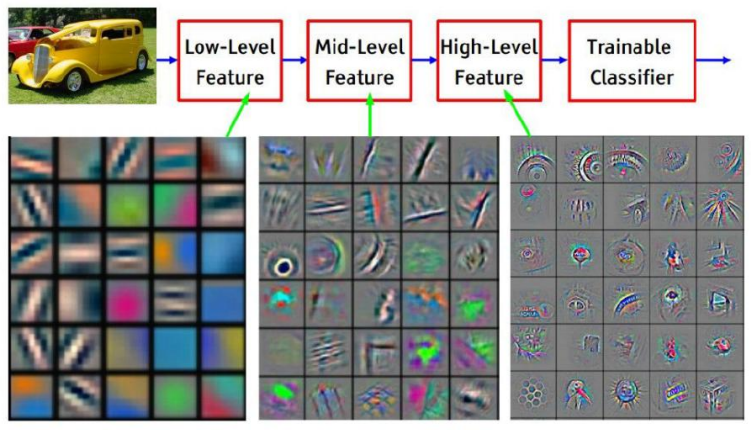

卷积一般需要做三次以上:

image-20220712173715307

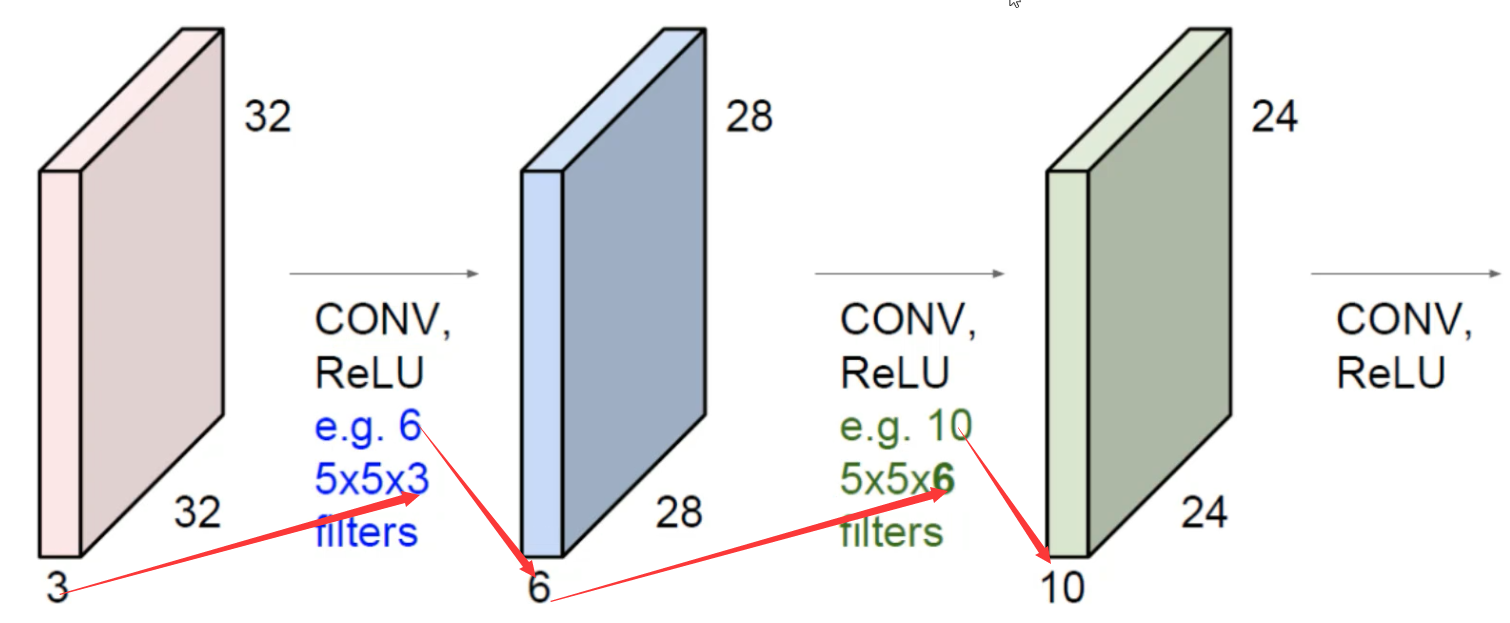

堆叠的卷积层:

image-20220712174052965

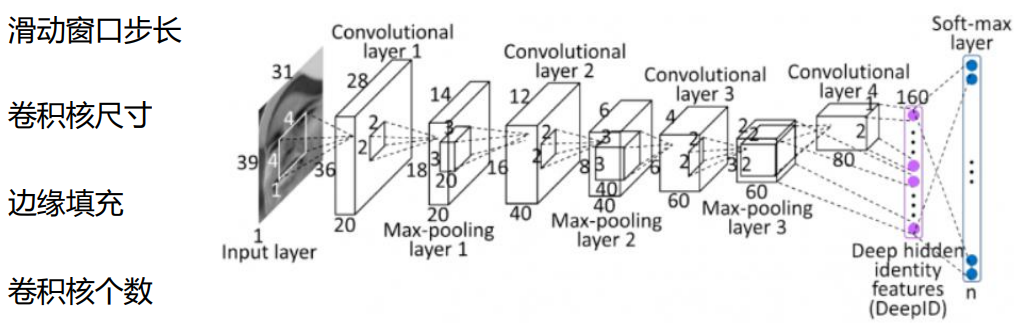

卷积的参数

image-20220712174331194

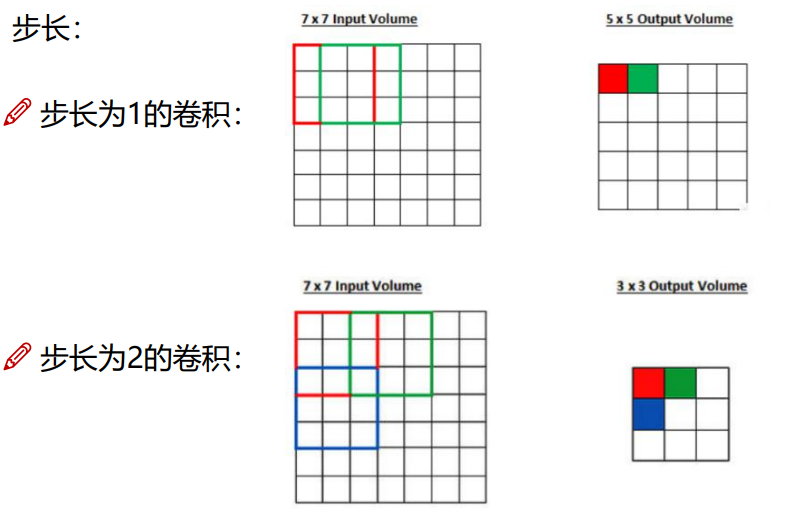

步长

image-20220712174420577

卷积核尺寸

卷积核尺寸越小,我们所得到的特征越明显,卷积核尺寸越大,我们得到特征越模糊,一般最小卷积核的尺寸就是3 * 3的

边缘填充

我们在计算卷积的时候,越到边缘的地方,它的影响越小,如果想要改变这个现状,我们需要进行边缘填充

image-20220712181751440

从这个步长为2的卷积中,我们可以看出,边缘的数据,只进行了一次乘法,而中间的数据进行了两次乘法,这时候边缘和中间的数据,对最后的影响就会不同,我们可以通过边缘填充来消除这个影响

image-20220712181925662

由图中可以看出灰色的为边缘填充的部分,紫色的为我们的目标地址,

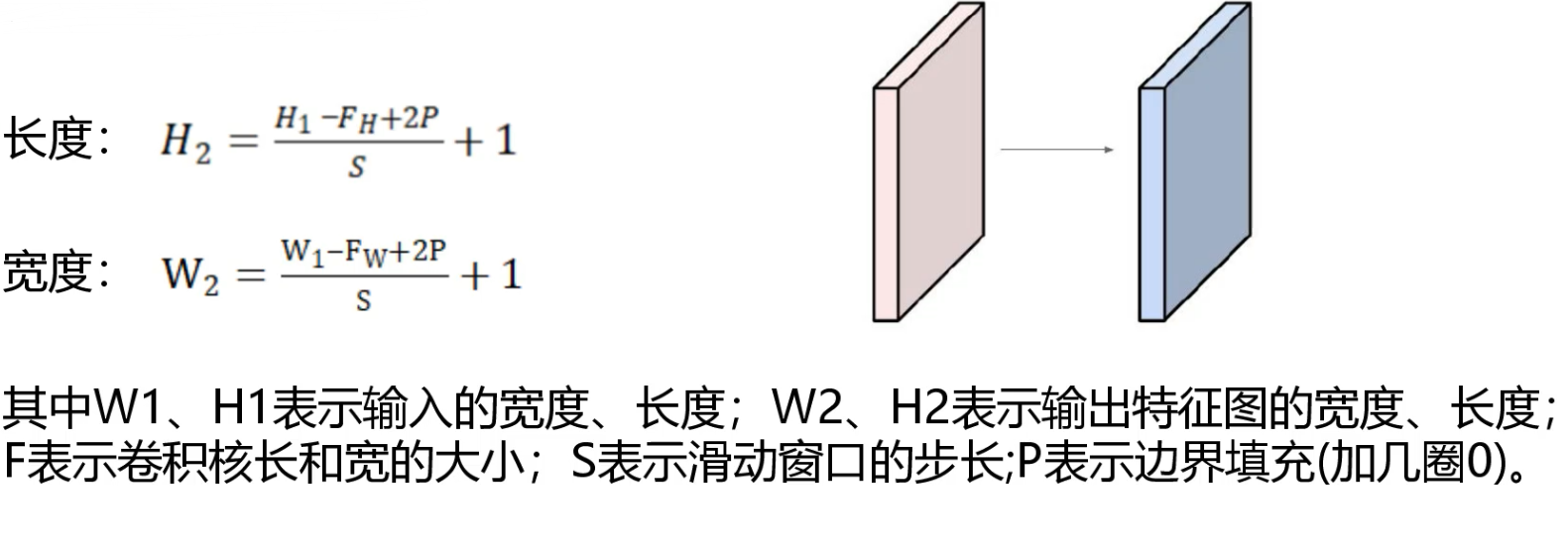

卷积计算公式

image-20220713200907832

卷积参数共享,一般一个卷积核使用同一套参数即可,不用每一个区域我们都要改变参数

池化层

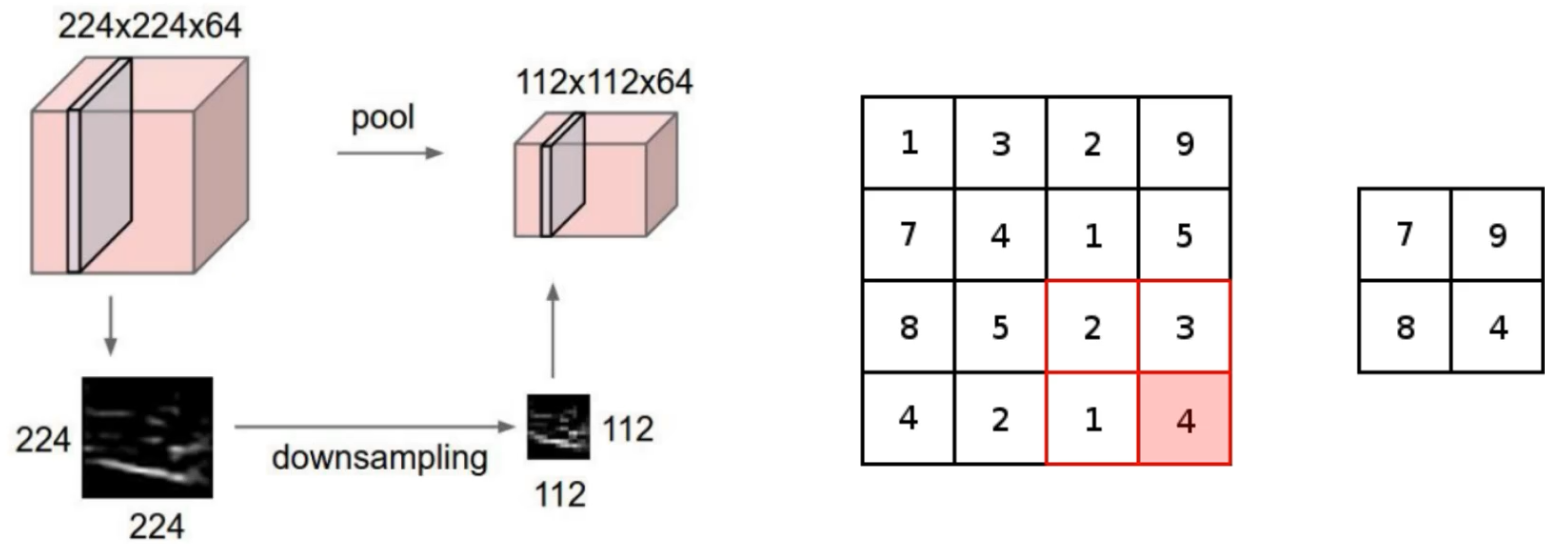

当我们采集的特征过多的时候,这时候我们可以使用池化层来进行特征压缩:

image-20220714074722943

框选每一个区域,得到其中特征最明显的一个

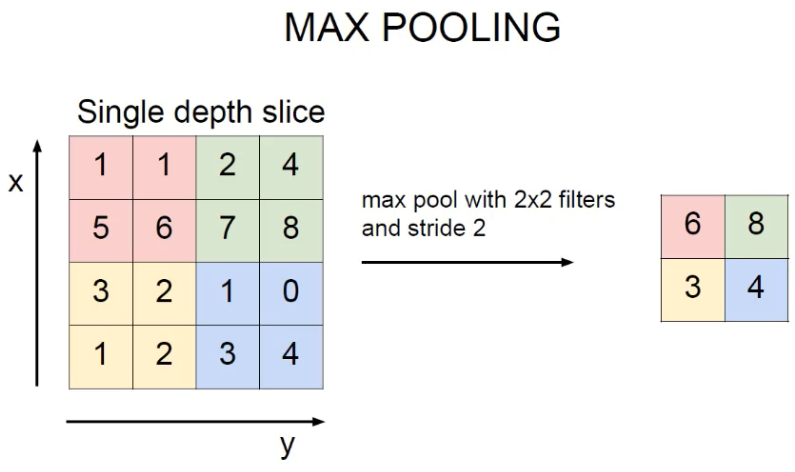

池化方法:最大池化

image-20220714075107698

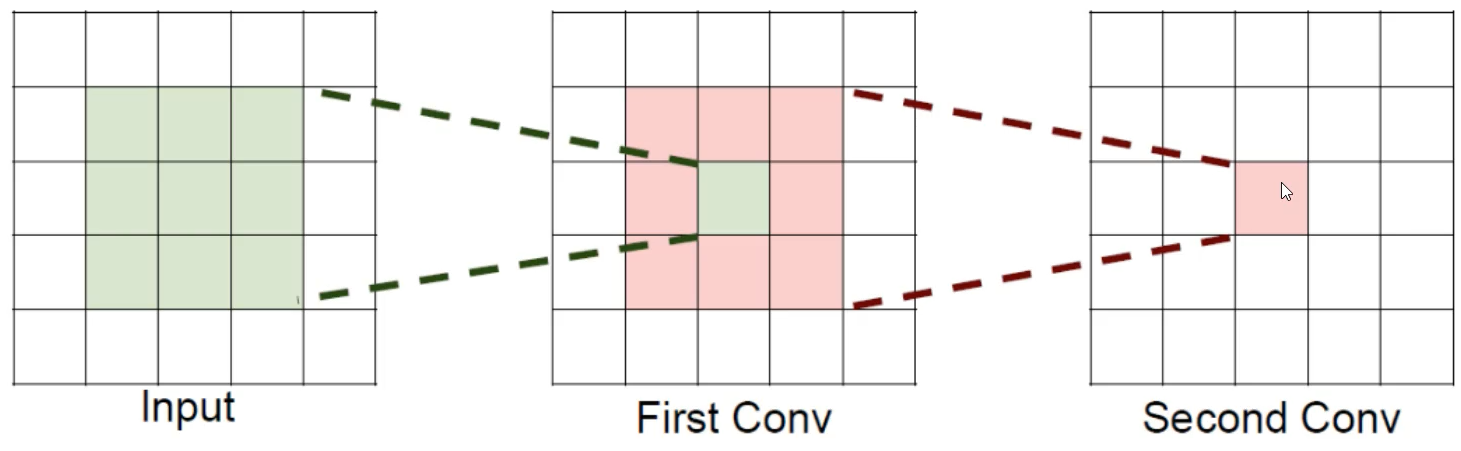

感受野

image-20220714081535111

就是通过卷积之后的一个特征,是通过前面多少个特征计算得来的

例如上面的图像,第一层是5 * 5,第二层是3 * 3, 第三层是1 * 1,我们可以看出最后这一个卷积,是通过前面5 * 5的计算得出的,所以这它的感受野就是 5 * 5

通俗点就是:特征图上的一个点对应输入图上的区域

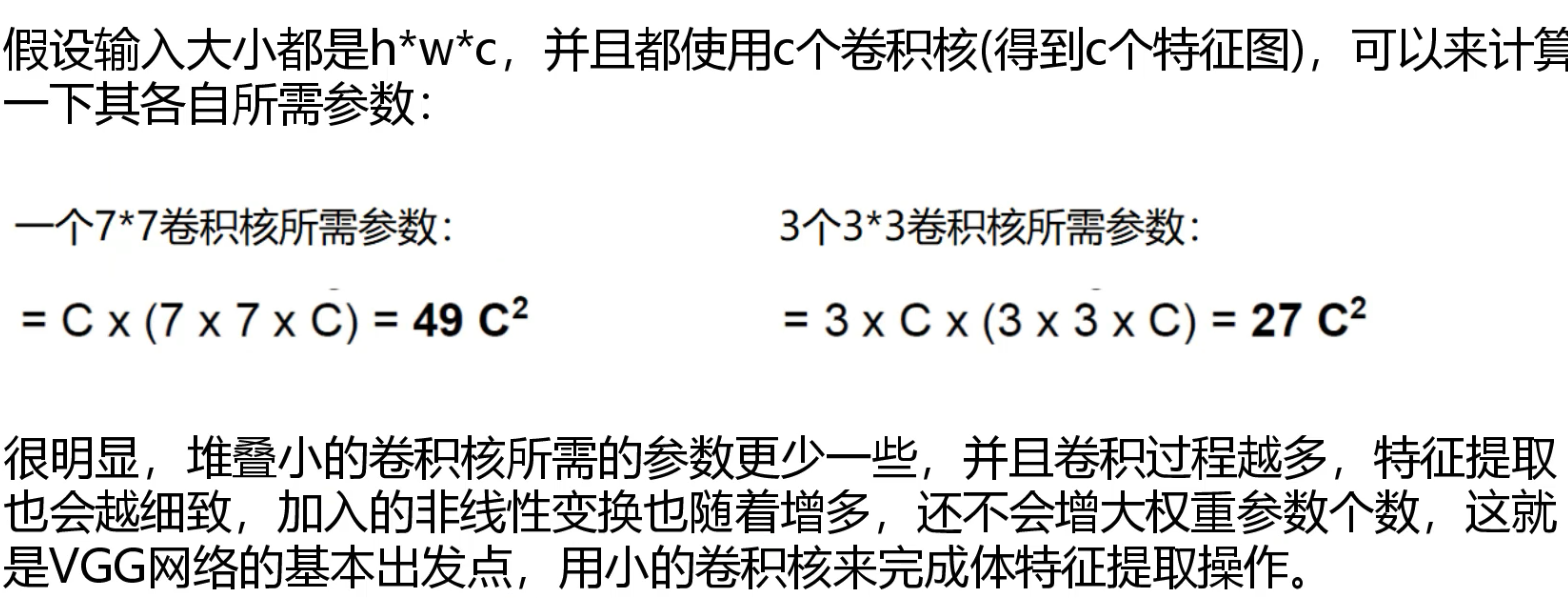

如果堆积3个3 * 3的卷积层,并且保持滑动窗口步长为1,其感受野就是7 * 7 的,这跟使用一个7 * 7 的卷积核的结果是相同的,那么为什么非要堆叠3 个小卷积那?

image-20220714082742948

经典网络

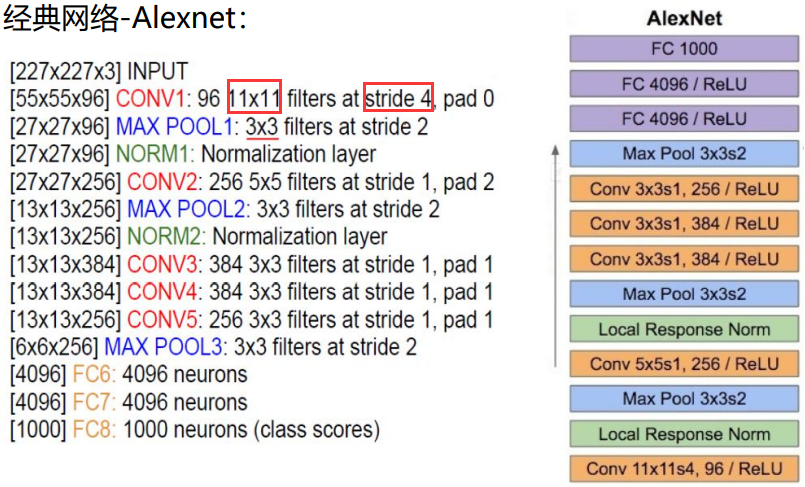

Alexnet网络

提取特征的卷积核和步长比较大特征提取比较模糊,层数也比较小,所以现在这个网络不常用

image-20220717082026475

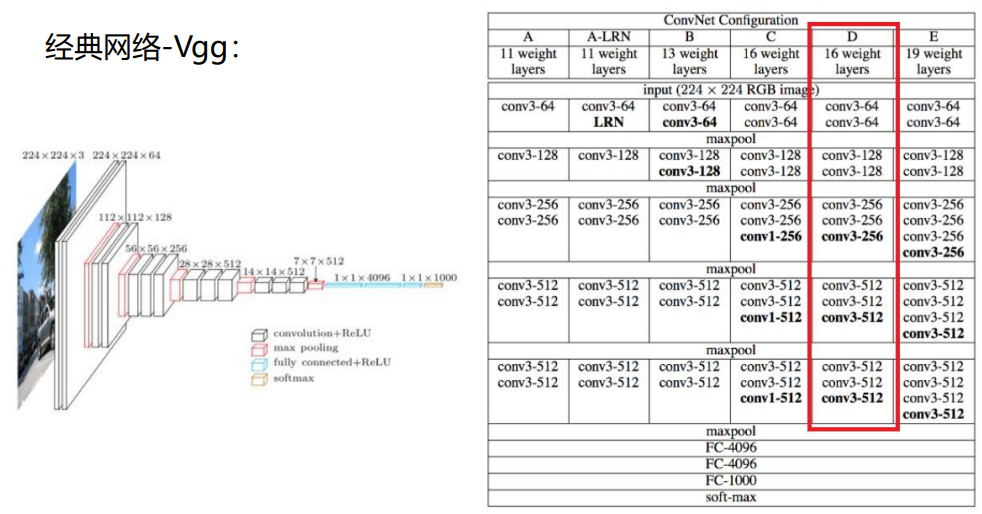

Vgg网络

Vgg网络相较于Alexnet网络,卷积核的大小变小了,都是3 * 3,这就表明了在提取特征的时候Vgg比较细腻,而且该网络的层数,也相较于Alexnet网络有了较大的增长,而且Vgg在每一层之间,进行了Maxpool(最大池化)之后,在下一层的时候使其特征数量翻倍,来解决Maxpool带来的特征减少的情况

image-20220717082049592

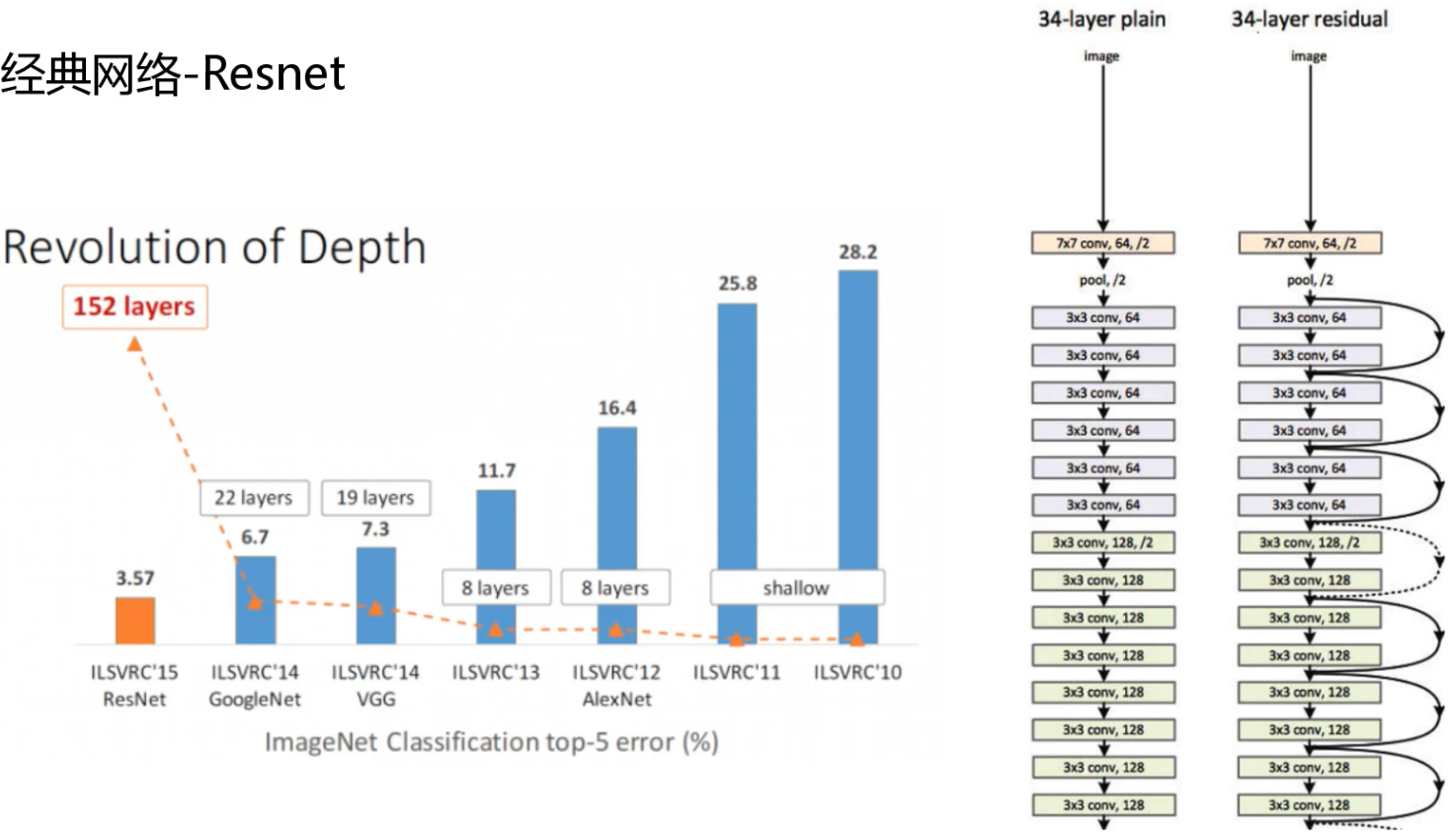

残差网络Resnet

当我们使用神经网络来处理事件的时候,如果我们一味增加网络的深度,最后得到的结果反倒不如网络深度较浅的网络的结果,这主要是因为,我们在进行网络层数加深的时候,我们不能够确定这一层的处理的结果就一定比上一层好,这时候就出现了残差网络Resnet,残差网络中定义,如果这一次的训练结果,没有上一层好的话我们就将这一层的权重参数设置为零,跳过这一层

image-20220717082646627

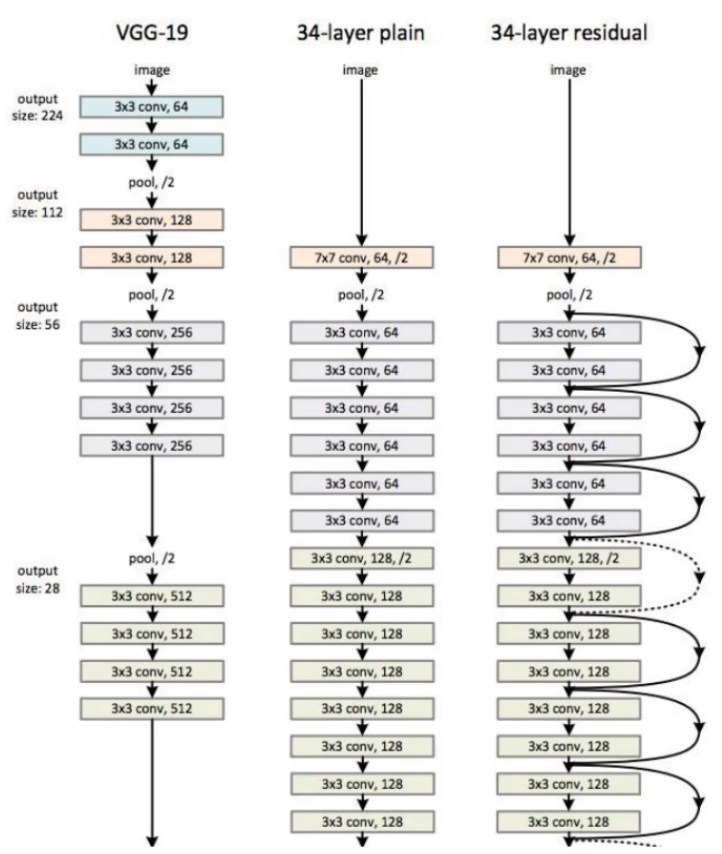

迁移学习

我们在训练模型的时候,往往可以借助别人已经训练好的参数,在这个参数的基础上进行在训练,改进和提高,

image-20220717194200624

我们在使用别人训练好的数据的 时候有两种方案:

  1. 我们把别人训练好的参数当做我们这个模型的初始化条件,然后我们在进行我们的训练
  2. 我们直接把别人训练好的参数拿来用几乎不做改变,就是把别人的卷积层拿来使用,全连接层自己调节
